青岛华顺 供应 微机继电保护测试仪

　　继电保护系列：

　　★(1)HS-102A 继电保护测试仪(两路输出)(HS-108A)

　　需单相AC220V供电电源，采用美观大方的PVC面板(1)交直流测量为直实有效值(2)具有两路独立的交、直流隔离电压、电流输出(3)具有毫安、毫伏输出，可满足极化、信号等继电器试验(4)可同时监视两路输出量(5)内置数字毫秒表，具有启、停表端子(6)具有动作接点声光提示等(7)供电电源：AC220V±10% 50Hz

　　输　　出：

　　　　I路：AC 0-5A-100A1KVA

　　　　　　　　 0-250A　　 1KVA

　　　　　　　DC 0-350V　　 1KVA

　　　　II路：AC 0-5A-20A 200VA

　　　　　　　　 0-250V　　 200VA

　　　　　　　DC 0-350V 　　200VA

　　　　　　　　 0-500mA-10A

　　测量范围：0-99.999S

　　外型尺寸：445mm x 260mm x 260mm

　　重　　量：12Kg 　

　　★(2)HS-105A型继电保护测试仪(可做CT变比、伏安特性试验)

　　介绍：※精度高，性能稳定，交直流测量为真有效值

　　※具有大功率交、直流隔离电压、电流输出

　　※可满足电压、电流、时间、中间等单元件继电器试验

　　 及传动试验※可做CT变比、伏安特性试验

　　技术参数

　　※输入：AC50HZ 220V 3KVA

　　※输出：AC 0～250V(≥5A)

　　 0～50A(≤36V)

　　 0～200A(≤12V)

　　 0～10A(≤36V)

　　★(3)HS-103A型继电保护测试仪

　　(1)铝台金机箱，内置0.5级数宇仪表(2)可同刚输出三路交直流电压电流并且可同则监视输出量(3)可同时平稳地输出交直流毫安(4)电压对电流或电流对电流可0~360° (5)可作距离保护和单个继电器试验(6)可模拟单相接地；两相短路等故障；可作差动继电器试验(7)可作功率方向及阻抗继电器试验；可作动态模拟试验输入电源：三相380V／220V 50Hz输出：I路：交流电压0-250V 750VA

　　交流电流O--500mA 750VA

　　直流电压0--350V 750VA

　　直流电流O--20A 750VA

　　II路：三相电压0--57V/100V 200VA/相

　　三相电流0--50A 200VA

　　直流电压0--350V 200VA

　　直流电流O--500MA--5A 200VA

　　测试范围：0--99.999SIII路：交流电压0-250V 750VA；交流电流0--500mA 750VA直流电压0--350V 750VA；直流电流O--20A 750VA

　　外形尺寸：460mm X 400mm X 245mm重量：38Kg

　　★(4)微机继电保护测试仪(HS-866)

　　产品简介» 　　1、电流源

　　交流幅值：0～30A／相6×30A，0～180A／六相并联

　　直流幅值：0—30A／相6×30A，0—180A／六相并联

　　功率：300VA／相

　　精度：0.2%，

　　响应时间＜160μs

　　分辨率：交流1mA，直流2mA

　　2、电压源

　　交流幅值：0～125／相

　　线电压：250V(最大)

　　直流幅值：0—150V／相

　　六相电压：6×125V(交流)

　　辅助电源：＋110V，-110V，＋220V。

　　最大功率：50VA／相

　　精度：0.2%

　　响应时间：＜120μs

　　分辨率：交流2.5mV

　　直流：3.5mV

　　3、频率

　　范围0—1000Hz

　　分辨率0.001Hz(工频)0.1Hz(1KHz)

　　4、相位

　　范围0—360度

　　分辨率：0.1度

　　精度：0.1度

　　5、开关量输入：8对空接点或电位翻转(5—250VDC)

　　6、开关量输出：4对0.5A／250VAC

　　7、供电电压：220V～250VAC50／60Hz

　　8、机箱尺寸：450mm×150mm×370mm

　　9、重量：18kg

　　1、智能型主机，主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平。大大改善了波形质量，提高了测试仪的精度。

　　2、单机独立运行，装置内置工控机采用高速度CPU和128M内存的WindowsXP操作系统，通过8.4寸TFT真彩大屏幕液晶显示屏由轨迹球鼠标和小键盘进行操作，全套智能操作中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种大型复杂的瞬时性、永久性、转换性故障进行整组试验。

　　3、联接电脑运行，通过WindowsXP平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校准工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报告等。

　　4、采用USB2.0接口进行通讯，无须转换。

　　5、六相电流做微机差动保护非常方便，全自动完成测试，并自动绘制曲线，形成报表。

　　6、整机采用立式结构，可直接立在地上使用，无须操作台。

　　7、电流有开路保护，大电流限时保护。过温保护。

　　8、电压有短路保护和过流保护，提高了功放的可靠性。

　　9、可通过GPS时钟定时，进行同步对调试验。

　　10、用户可通过软件对测试仪精度进行校准

　　11、可对Comtrade格式的故障录波数据进行回放。

　　面板功能介绍

　　1、8.4寸TFT真彩大屏幕液晶显示屏。

　　2、多功能小键盘，按Fn键可切换数字和字母键。

　　3、触摸面板

　　4、电源开关

　　5、外接电源插座

　　6、USB口切换开关

　　当开关方向在上方时，USB内接工控机联机工作，面板右边USB口无效；

　　当开关方向在下方时，USB可通过面板右边USB口外接电脑联机工作。

　　7、USB2.0接口

　　左边USB口可作通用USB口，右边USB口仅当面板开关6方向在下方时可外接电脑联机工作。

　　8、USB复位按钮

　　9、开入量公共端

　　10、开出量公共端

　　11、从左至右依次为110V、0V、-110V(直流输出)。

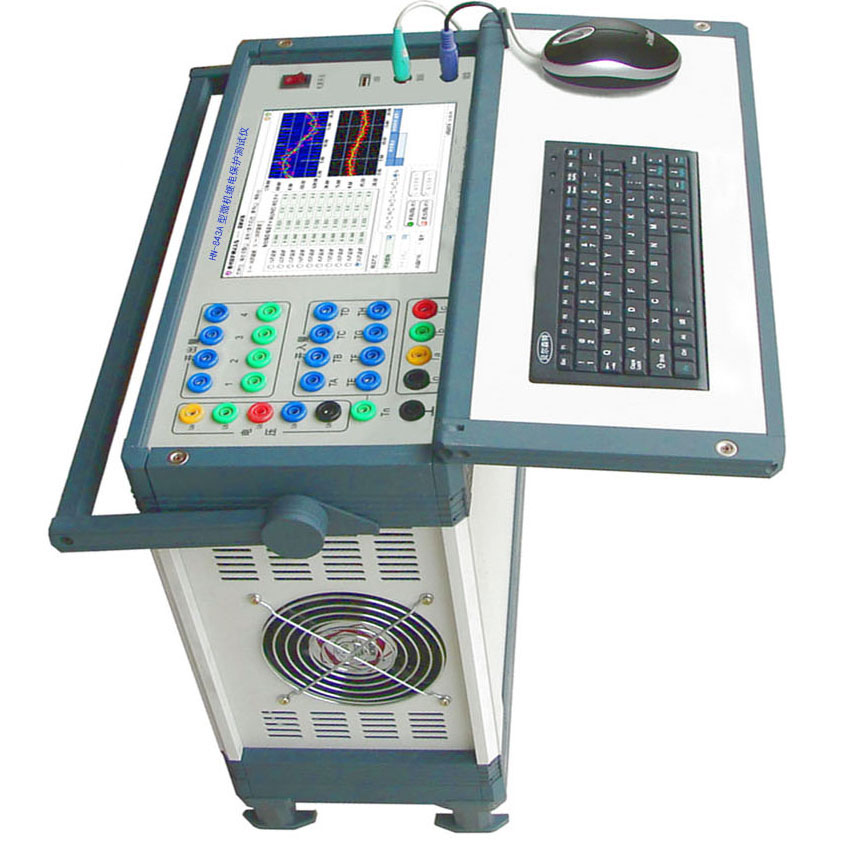

　　★(5)HS-A843微机继电保护测试系统

　　1、七个通道同时输出，即同时输出不同频率、相位的三路电压及三路电流、一路3U0，电压0-120V，电流0-40A/三相。2、采用8.4寸TFT(800*600)真彩液晶显示屏，可依据现场采光环境设置界面颜色，提供直观图象显示，便于观测。3、下位机采用精简稳定的Windows ce嵌入式操作系统，Windows界面操作风格，应用程序简小，运行速度快，系统稳定，界面风格友好快捷。4.率先在业界采用快捷键方式操作实验，全一体化设计，主机内置鼠标，键盘，也可外接鼠标跟键盘，更加方便用户的使用习惯.5、电流源、频率A型：直流幅值0-30A/相 0-90A/三相并联范围0-1000Hz分辨率0.001Hz(工频) 0. 1Hz(1KHz)

　　交流幅值0-30A/相 0-90A/三相并联4、相位

　　功率：300VA/相 范围0-360度分辨率0.1度精度0.1度B型：直流幅值0-40A/相 0-120A/三相并联5、开关量输入

　　交流幅值0-40A/相 0-120A/三相并联7对空接点或电位翻转(5-250VDC)

　　功率：400VA/相 6、开关量输出精度：0.2%，响应时间<160us 3对0.5A/250VAC 分辨率：交流1mA，直流2mA 7、供电电压6、电压源 120V-250VAC 50/60HZ A型：交流幅值0-75V/相直流幅值0-110V/相8、机箱尺寸B型：交流幅值0-125V/相直流幅值0-220V/相450mmX150mmX370mm 辅助电源VZ：3V0 0-150VAC或0-220VDC 9、重量最大功率：50VA/相精度：0.2% 16.6kg 响应时间<120us分辨率：交流2.5mv,直流3.5mv

　　★(6)HS-860微机继电保护测试系统

　　性能指标： 1、10个通道同时输出，即同时输出不同频率、相位的三路电压及三路电流、一路3U0，电压0-120V，电流0-40A/三相。2、采用8.4寸TFT(800*600)真彩液晶显示屏，可依据现场采光环境设置界面颜色，提供直观图象显示，便于观测。3、下位机采用精简稳定的Windows ce嵌入式操作系统，Windows界面操作风格，应用程序简小，运行速度快，系统稳定，界面风格友好快捷。4.率先在业界采用快捷键方式操作实验，全一体化设计，主机内置鼠标，键盘，也可外接鼠标跟键盘，更加方便用户的使用习惯.5、采用最新美国TI公司的DSP及大规模可编程器件FPGA，1448点波形模拟，使测试仪具备更佳瞬态响应，及更良好的幅频特性，并是国内独家使用16位串口DA，进一步提高输出精度6、可对各类型电压、电流、频率、功率、阻抗、谐波、差动，同期继电器等分别以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组实验，可测试高压线路保护(单、双端测试)、自动重合闸、中间继电器、同步继电器、过激磁保护、反时限正负序过流保护、定时限正负序过流保护、复压闭锁过流保护、频率及低周减载保护、逆功率保护、失步保护、定予接地保护、负序零序及相间功率保护、故障回放。具备GPS触发功能。

　　高精度用户的理想选择 技术参数： 1、电源电压：单相220V±10%

　　功率1000VA

　　电源频率：50HZ±10% 2、三相电流源输出：每相电流0~40A三相并联0~120A

　　相对误差±0.1%

　　长期允许工作值三相每相10A

　　最大可短时10S工作值三并120A

　　分辨率1mA

　　输出功率每相500VA

　　频率范围0~1000HZ

　　电流源瞬态响应∠50μS3、六相电流源输出：6相输出0-20A/相

　　相对误差±0.1%

　　输出功率每相200W4、七相电压源输出：每相电压0~120V线间电压0~240V

　　误差±0.1%分辨率1mV

　　输出功率最大70W

　　频率范围0~1000HZ

　　电压源瞬态响应∠50μUS5、直流源：电压幅值0~300V，相对精度0.1%，功率100VA

　　直流电流0~30A，功率300W，相对精度0.2%，分辨率1mA6、精度：6.1电流精度在0.2A~40A范围内相对精度为±0.1% 6.2电压精度在1V~120V范围内相对精度为±0.1%6.3频率精度在50HZ时误差小于0.002HZ频率级差0.001HZ6.4相位精度：误差：小于0.2度；范围：±360度；分辨率0.1度6.5输出正弦波失真度小于0.4%6.6时间测量范围0~9999.999s误差0.1ms7.允许环境温度-20~75度湿度小于90%8.谐波数量可叠加0~20次谐波9.开关量输入电平八对，空接点、电位(10V~250V)接点兼容。10.输出接点四对空接点、容量为250V/2A11.外形尺寸主机460 mm(长)x167mm(宽)x320mm(高)重量19kg
