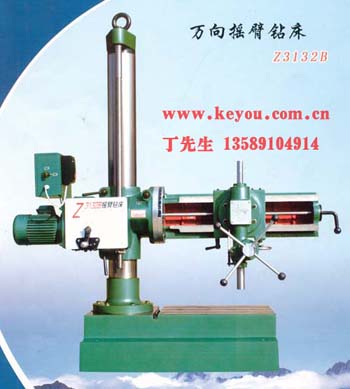

Z3132B万向摇臂钻床

Z3132B万向摇臂钻床

机床的技术性能与规格

                          1、主要尺寸

钻孔最大直径............................................φ32毫米
主轴中心线至立柱外表面的距离最小.........................320毫米
                            最大.........................820毫米
主轴端面至底座平面距离最小.................................0毫米
                      最大...............................860毫米

                             2、横臂

横臂绕立柱中心线最大回转角度.............................360°
横臂绕水平中心线最大回转角度.............................360°
横臂沿立柱升降最大距离...................................830毫米

                           3、主轴箱

沿横臂导轨手动水平最大移动量.............................500毫米
最大回转角度.............................................360°
在横臂导轨上紧

                             4、主轴

最大手动移动量...........................................130毫米
主轴内孔奠氏锥度.............................................3号

                          5、机床机构性能

主轴转速种数.................................................4种
主轴转速...............................175、432、693、980、转/分
主轴最大扭转力距...................................970公斤一厘米

                             6、电动机

功率.....................................................1.5千瓦
电压...................................................220/380伏

                          7、外形尺寸及重量

机床外形尺寸.....................[长×宽×高)1830×680×2010毫米
占地圆面积直径...........................................400毫米
机床净重约...............................................900公斤

******************************************************************************
