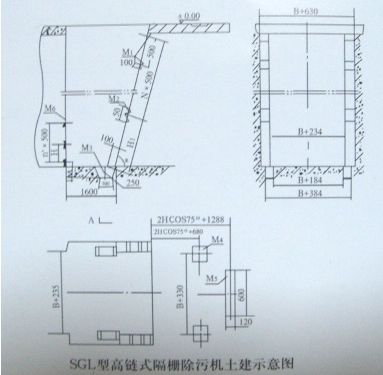

SGL型高链式格栅除污机

　　本机型适用于水深不超过2米的渠道中的大颗粒物质的去除,是先进的拦污设备.传动部件均在水面以上,结构简单、维护方便。

主要规格及技术参数

SGC三索式格栅除污机

一、简介
　　三索式格栅除污机耙斗容积及牵引力大，可广泛用于截取自来水厂、雨水泵站，发电厂冷却水取水口、城市污水处理厂及工业废水中的固体悬浮物，是理想的大型水源预处理设备。

二、型号编制说明
SGC—三索式格栅除污机
□—机宽（mm）
三，SGC三索式格栅除污机性能参数表

安装示意图

HGC型回转式格栅除污机

一、简介
　　HGC型回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是目前我国最先进的固液筛分设备，填补了国内空白。

二、工作原理
　　HGC型回转式格栅除污机是由一种独特的耙齿装配成一组回转栅链，在电机减速器的驱动下，耙齿链进行逆流水流方向回转运动。
　　耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下，另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物洗刷干净。
按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择，当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过，整个工作过程是连续的，也可以是间隔的。

三，技术参数和选型

1、设备和耙齿规格
　　设备规格按机宽尺寸分HGC300-1500型、并联机HGC1600-3000型。机宽超过1500mm，则做成并联机。耙齿栅分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选型、同时选配不同栅隙的耙齿。

2、设备长短规格
　　设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。
特殊规格另行设计。

四、特点及使用条件
　　该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好（机架分碳钢或不锈钢两种），其余全部是不锈钢，耙齿是不锈钢或尼龙，在无人看管的情况下可保证连续稳定工作。为了保证电机的安全，在减速器输出轴的链轮 盘上设计安装了过载安全保护装置，在设备发生故障时，会产生光报警，可以避免设备超负荷工作。
　　本设备可以根据用户需要任意调节设备运行间隙，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能、以方便检修。用户可根据不同的工作需要任意选用。
由于该设备结构设计合理、在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
　　鉴于回转式固液分离机具有以上优点，因此可以广泛应用在：市政管渠的杂物筛分、污水处理的预先筛分、原毛洗毛回洗的筛分，给水水厂取水点和电厂冷却水的进水口处；纺织、印染、化工、屠宰、制革、造纸、酿酒等废水处理的前级筛分以防堵塞水泵。

五、安装示意图

型号编制说明
HGC—回转式格栅除污机

—机宽（mm）
注：并联机在安装形式上与单机完全一样，例如HF2000型，则设计成1000mm宽的两台单机并联而成，采用一套驱动装置，其适用沟宽为2100mm。

SZL型转链式细格栅除污机
　　SZL型转链式细格栅除污机为新型的细格栅除污设备，用于市政和工业污水处理中并自动清除污水中颗粒、块状悬浮物，一般设在粗格栅后。
　　本机型可制成不锈钢及非金属齿两种形式，链条等水下件为不锈钢材质，可自动分离固液，可按用户对沟宽、沟深的要求作非标设计及供货，栅条间隙范围为0.5mm至6mm。
土建条件图依用户工艺要求提供详细之图纸。
SZL型转链式细格栅除污机技术参数表
