产品介绍
详细信息：

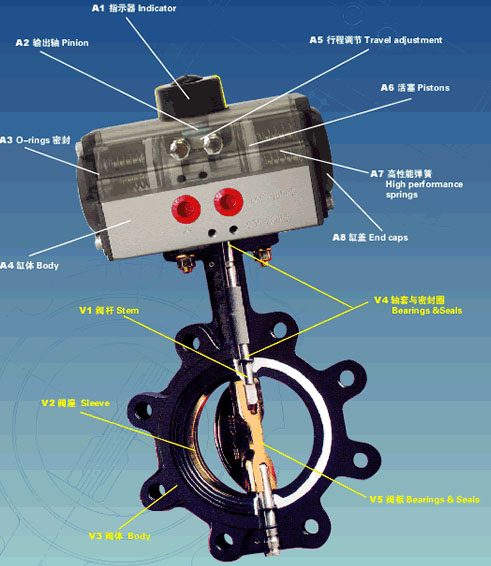

蝶阀 - HyD.Star蝶阀结构
V1 阀杆
◆两段阀杆设计，阀杆处于"悬浮"状态。
◆刚性阀杆，安全可靠。
◆阀杆与阀板间隙小。
V2 阀座
◆能在真空环境中使用。
◆耐磨和密封性能良好。
◆环形筋条设计，密封性能良好。
◆曲线型衬胶材料，确保阀座和阀杆之间密封性能良好。
◆电木填料，密封可靠。
V3 阀体
◆环形凸面，密封型可靠。
◆便于安装的定位孔设计。
◆便于安装的标准法兰。
◆设计和测试按API-598及MISS－SP－67标准。
V4 轴套与密封圈
◆石墨填充，永久性润滑，聚四氟乙烯轴套，可减小摩擦和阀杆单面负荷。
◆三层密封将外漏可能性降到最低限度。
◆上下采用防尘密封。
V4 轴套与密封圈
◆石墨填充，永久性润滑，聚四氟乙烯轴套，可减小摩擦和阀杆单面负荷。
◆三层密封将外漏可能性降到最低限度。
◆上下采用防尘密封。
V5 阀板
◆阀板周边经加工后，与阀座之间磨损小，且密封性能良好。
◆曲面设计保证其最大流量。
◆"悬浮阀板"设计，实现同轴密封并减小阀座磨损。
HyD.Star中线蝶阀根据最新版的美国阀门和管件制造厂标准化协会MSS SP-67标准和美国石油协会APl-609标准及国际标准化组织IS07005标准进行设计制造，按照IS0900l：2000质量体系标准进行过程控制管理，并按照API-598标准进行流体静力、气体力和整体运作的全数检验，因而能保证每一只蝶阀的零泄漏和高品质。
本公司能同时提供规格在DN50~600(2"-24")，工作压力在PN1.0-1.6Mpa之间的任一款蝶阀产品，而且由于采用了如欧洲体系、美洲体系等标准体系设计制造的方案，因此，HyD.Star蝶阀能够适用于：
1、ISO7005-1992，PN1.0～1.6Mpa的管路法兰系统。
2、ASME/ANSI B16.5-1996、CLl25级、CLl50级的管路法兰系统。
3、JIS B2211～2213-1996、PN 0.5~1.6Mpa(5K、10K、16K)的管路法兰连接系统。
4、GB/T9113-2000、PN 1.O～1.6Mpa的管路法兰连接系统。
HyD.Star蝶阀驱动装置的连接尺寸按IS05211标准、美国国家标准或者按顾客的要求进行生产。
如果您选择了HyD.Star阀门，您就得到了操作简单、安全可靠，极低损耗，很小扭矩，更小尺寸，更轻质量，容易维护的产品。
主要特点：
1、MSS SP－67和API609标准生产。
2、额定压强(1.0Mpa、1.6Mpa)下紧密密封，零泄漏量。
3、先进的多重密封结构，避免阀体接触介质，做到整阀零外漏。
4、阀座密封面的科学设计，使阀座能与阀体管道法兰紧密结合，无需其它配件。
5、先进的蝶阀形状和配合，保证整阀密封性能更高，扭矩更低、流量更大、流阻更小，双向使用。
6、多标准体系设计制造，适用多种连接法兰，互换性高。
7、所有部件都经过防腐处理，适用于各种复杂的工作环境。
主要应用：
HyD.Star衬胶蝶阀是一种结构简单，易于操作，使用寿命长且重量轻的控制阀，适用于开关和调节的场合。适用于化工，医药，食品，造纸，水处理等行业中气体，液体，浆料，固体粉末等流体的控制。
自 动 控 制 阀 选 型 规 格 表 Control Valves Specification | 客 户 CUSTOMER | 济南斯威福特电气设备有限公司 | ||||
设计单位 DESIGNING DEPARTMENT | ||||||
工程名称 PROJECT NAME | ||||||
合同号 CONTRACT NUMBER | ||||||
日 期 DATE | ||||||
序号 NUMBER | 执行机构 ACTUATOR | 类 型 TYPE | RACK&PINION | |||
位号 TAG NO. | 型号规格 MODEL | RT020-RT2700 | ||||
型号 MODEL | 行程／转身 TRAVELLING | 0-90° | ||||
数量 QUANTITY | 气源 AIR/POWER SUPPLY | 0．2—0．8Mpa | ||||
口径 CALIBER | 2"-24" (DN50-DN600) | 作用方式 ACTION | DOUBLE ACTING | |||
阀 门 VALVES | 类 型 TYPE | 中线 | 输出扭矩 OUTPUT TORQUE | SPRING RETURN | ||
公称压力 PRESSURE | 1.0-1.6MPa | 防护等级 PROTECTION | 见AER0 2 扭力表 | |||
连接方式 CONNECTION | 对夹式 | 弹簧范围 SPRING RANGE | READ AER0 2 S OUTPUT | |||
阀体材质 BODY MATERIAL | 见材料明细表 READ THE VALVE ASSEMBLY ANNEX | 定位器 POSITIONER | 类 型 TYPE | 电气、气气 | ||
阀板材质 INNER MATERIAL | E-P、E-E POSTIONER | |||||
阀座材质 SEAT MATERIAL | 输入信号 INPUT SIGNAL | 4-20mA 0.2-1Kgf/cm 2 | ||||
气源 AIR SUPPLY | 1.4-7KqFcm 2 | |||||
阀芯材质 PLUG MATERIAL | 反馈信号 FEEDBACK SIGNAL | 4-20mA | ||||
流量特型 FLOW | 防爆等级 EXP.CLASS | ExdBT6、ExdCT6 | ||||
泄露等级 LEAKAGE CLASS | 防护等级 PROTECTION | |||||
电磁阀 SOLENOID VALVE | 型号 MODEL | 限位开关 SWITCH | 型 号 MODEL | |||
换向时间 TIME | 0.05SEC | 电 压 VOLTAGE | MAX 125VDC 250VAC | |||
接管螺纹 THREAD | 1／4"G | 电 流 ELECTRICTY | ||||
工作介质 FLUID | 防爆等级 EXP.CLASS | ExdBT6、 ExdCT6 | ||||
压力范围 PERSSURE | 2-8Kf／Cm 2 | 气源处理 AIR-SET | 减压阀 PRESSURE REDUCING | |||
温度范围 TEMPERATURE | 5～60℃ | 离合器 Clutch | 手轮机构 HANDWHEEL | XLHJ系列XLHJ SERIES | ||
电源要求 POWER | 24VDC 110VAC 220VAC | |||||
功率消耗 CONSUMPTION | 其他 OTHERS | 增速器、气控阀、锁止阀、调速器、阀位变送器… Booster relay、 Air-valve、 Lock-valve、 Speed-controller、 Position transmitter… | ||||
防护等级 PROTECTION | IP67、IP65… | |||||
防爆等级 EXP.CLASS | ExmIIT4、ExmIIT5、ExdIIBT4、ExiaT6… | |||||
说明 EXPLATION | 工作介质 FLUID | 动力黏度 VISCOSITY | 压缩系数 COMPRESS | |||
使用温度 OP DENSITY | 阀关闭差压 SHUT-OFF DIFF. PRESSURE | 临界压力 CRITICAL PRESS | ||||
蝶阀 - HyD.Star蝶阀尺寸表1

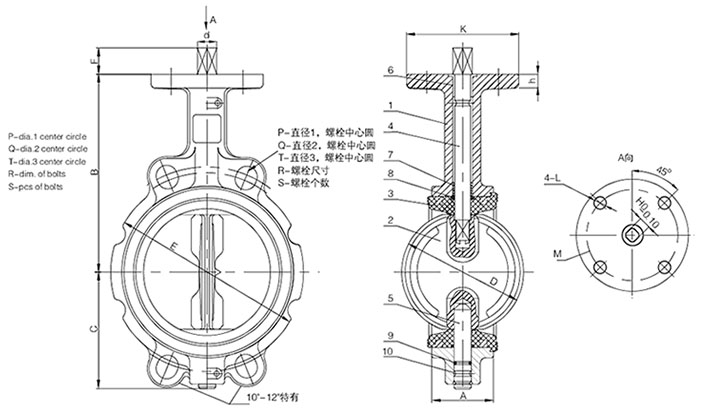

C系列(2"～12")对夹式蝶阀 C Series (2"~12") Wafer Bfly Valve
14"~24" Bfly Valve Assembly Annex 14"～24"蝶阀材料明细表
序号 NO. | 零件名称 Part Name | 材料 Material | 标准 MaterialStandard | 数量 Quantity |
1 | 阀体 BODY | 灰铁 CAST IRON | ASTM A126, CLASS B | 1 |
球铁 DUCTILE IRON | ASTM A536, GR.65-45-12 | |||
2 | 阀座 SLEEVE | 乙丙橡胶 EPDM | ASTM D1418 | 1 |
丁晴橡胶 BUNA-N | ASTM D1418 | |||
氟丁橡胶 Neoprene | ASTM D1418 | |||
硅橡胶 Silicone | ASTM D1418 | |||
氟橡胶 Viton | ASTM D1418 | |||
聚四氟乙烯 PTFE | ASTM D 1600 | |||
3 | 阀片 DISC | 球铁 DUCTILE IRON | ASTM A536, GR.65-45-12 | 1 |
铝青铜 ALUMINUM BRONZE | ASTM B148, ALY.954 | |||
不锈钢316 STAINLESS STEEL | ASTMA351 OR.CF8, CF8M | |||
不锈钢304 STAINLESS STEEL | ASTMA351 OR.CF8 | |||
4 | 阀杆 STEM | 不锈钢 STAINLESS STEEL | ASTM A276, S420 | 1 |
2Crl3 | GBI220-92 | |||
5 | 上轴套 TOP8EARING | NYLON | 2 | |
6 | 下轴套 BOTTOMBEARING | NYLON | 1 | |
7 | 底盖 BOTTOMCOVER | 球铁 DUCTILE IRON | ASTM A536, GR.65-45-12 | 1 |
8 | 阀杆"O"形圈1 SLEEVERING1 | BUNA N | 1 | |
EPDM | ||||
Viton | ||||
9 | 阀杆"O"形圈2 SLEEVE-RING2 | BUNA-N | 2 | |
EPDM | ||||
Viton | ||||
10 | 阀座"O"形圈3 SEAT RING3 | BUNA-N | 2 | |
EPDM | ||||
Viton | ||||
11 | 销 PIN | STAINLESS STEEL | ASTM A276 321 | 1(14") |
2(16"-20") | ||||
3 (24") | ||||
12 | 螺栓 BOLT | STEEL | ASTM 1045 | 4(14"-20") |
5 (24") | ||||
13 | 垫片 GASKET | STEEL | ASTM A570 ORA | 4(14"-20") |
5 (24") |
阀座材质选用参照表：
材料 | 适宜使用温度 | 使 用 说 明 | |||||||||||||||||
丁晴橡胶 BUNA-N | -23～82℃ 短时-23℃～-120℃ | 丁晴橡胶具有良好的自展性，耐磨性和耐烃化物等性能，作为通用材料可用于水、 真空、酸、盐、碱、脂、油、黄油、液压油、甘醇等介质，但不能用在丙酮、甲 酮、硝酸盐和氟化烃的场所。 | |||||||||||||||||
乙丙橡胶 EPDM | -40～135℃ 短时-50℃～170℃ | 乙丙橡胶是一种良好的通用合成橡胶，可用于热水系统、饮料、奶制品、甲酮、 酒精、硝酸脂和甘油等介质，但不能用于烃基油、无机物或溶剂中。 | |||||||||||||||||
氟丁橡胶 Neoprene | -29℃～135℃ 短时-35℃～113℃ | 氯丁橡胶可用于酸、油、脂肪、黄油和溶剂等介质，具有较好的耐无水氨和酒精 的性能。 | |||||||||||||||||
氟化橡胶 Viton | -29℃～205℃ | 氟化橡胶是良好的耐烃基油、油性气体和其它石油产品的氟化烃橡胶，适用于水、 油品、空气、酸类等介质，但不能用于蒸汽类、超过82℃的热水或浓碱系统。 | |||||||||||||||||
硅橡胶 Silicone | -40℃～180℃ | 硅橡胶耐高温、低温、化学性能稳定，广泛应用于强酸、弱碱和食品等行业。 | |||||||||||||||||
聚四氟乙烯 PTFE | -10℃～200℃ | 聚四氟乙烯化学性能稳定，具有突出的表面不粘性、良好的润滑性和抗老化等性 能，广泛应用于强酸、强碱、强氧化剂等腐蚀性介质。 | |||||||||||||||||
Cv值 Valve Sizing Coefficients ( US-gpm @ 1△P )
Size | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
2" | 0.06 | 3 | 7 | 15 | 27 | 44 | 70 | 105 | 115 |
2.5" | 0.1 | 6 | 12 | 25 | 45 | 75 | 119 | 178 | 196 |
3" | 0.2 | 9 | 18 | 39 | 70 | 116 | 183 | 275 | 302 |
4" | 0.3 | 17 | 36 | 78 | 139 | 230 | 364 | 546 | 600 |
5" | 0.5 | 29 | 61 | 133 | 237 | 392 | 620 | 930 | 1022 |
6" | 0.8 | 45 | 95 | 205 | 366 | 605 | 958 | 1437 | 1579 |
8" | 2 | 89 | 188 | 408 | 727 | 1202 | 1903 | 2854 | 3136 |
10" | 3 | 151 | 320 | 694 | 1237 | 2047 | 3240 | 4859 | 5340 |
12" | 4 | 234 | 495 | 1072 | 1911 | 3162 | 5005 | 7507 | 8250 |
14" | 6 | 338 | 715 | 1549 | 2761 | 4568 | 7230 | 10844 | 11917 |
16" | 8 | 464 | 983 | 2130 | 3791 | 6282 | 9942 | 14913 | 16388 |
18" | 11 | 615 | 1302 | 2822 | 5028 | 9820 | 13164 | 19752 | 21705 |
20" | 14 | 791 | 1647 | 3628 | 6465 | 10698 | 16931 | 25396 | 27908 |
24" | 22 | 1222 | 2587 | 5605 | 9989 | 16528 | 26157 | 39236 | 43116 |
Sizing 执行器选型
500KPa DOUBLE ACTING ACTUATOR/ AIR SUPPLY 5Bar 双作用执行器/气源压力500KPa
公称通径 VALVE SIZE | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
执行器型号 ACTUATOR MODEL | RT020DA | RT035DA | RT075DA | RTl60DA | RTl60DA | RT255DA | RT255DA | |
公称通径 VALVE SIZE | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
执行器型号 ACTUATOR MODEL | RT435DA | RT665DA | RT665DA | RTl000DA | RTl200DA | RT2400DA | RT2700DA | |
在执行器选配过程中，必须考虑管道介质、管道压力、介质温度、介质特性等因数，计算合适的要求扭矩，再对照执行器输出力矩表选配。以上选配仅供参考 | ||||||||
单作用执行器／气源压力500KPa SPRING RETURN ACTUATOR/ AIR SUPPLY
公称通径 VALVE SIZE | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
执行器型号 ACTUATOR MODEL | RT035SRK10 | RT075SRKl0 | RTl60SRKl0 | RT255SRKl0 | RT255SRKl0 | RT435SRK10 | RT665SRKl0 | |
公称通径 VALVE SIZE | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
执行器型号 ACTUATOR MODEL | RT665SRK10 | RTl000SRK10 | RTl000SRK10 | RTl200SRKl0 | RT2700SRKl0 | |||
在执行器选配过程中，必须考虑管道介质、管道压力、介质温度、介质特性等因数，计算合适的要求扭矩，再对照执行器输出力矩表选配。以上选配仅供参考 | ||||||||
蝶阀 - HyD.Star特种蝶阀
HyD.Star提供DN50～DN600复合式特种蝶阀，其阀座、阀板表面均包覆PTFE或PA，这种蝶阀既具有普通蝶阀的机械强度，又能发挥PTFE、PA耐强化学介质的特性，广泛应用于石油化工、制药厂、精细化工行业等特种业里最困难的工作环境中，该产品工作温度高，从一30℃～150℃都能够应用自如，而且PTFE特有的低摩擦系 数，使蝶阀具有更长的工作寿命，就是蝶阀频繁开关也有所不惧。是您解决难题的优先选择对象。
1、阀座、阀板表面接触工作介质的部份均包覆PTFE。
2、工作温度：-30℃～150℃
3、工作压力：0～1.6Mpa
4、适用介质：PTFE化学性能稳定，适用于石油化工、制药、海洋、食品、热电等行业，适用于所有的强酸、强碱、强氧化剂类等腐蚀性介质。
5、法兰连接标准：同HyD.Star C系列(2～24")蝶阀。
1、阀体、阀板表面包覆尼龙，阀座采用PTFE或Viton。
2、工作温度：-30℃-100℃
3、工作压力：0-1.6Mpa
4、适用介质：适用于各种动、植物油、矿物油、耐弱酸、弱碱、强碱等化学介质，不耐强酸，还溶于酚和甲酸。
5、法兰连接标准：同HyD.Star C系列(2-24")蝶阀。
HyD.Star 高性能蝶阀使用偏置式阀杆和偏心蝶板 ，引用球阀唇缘式密封技术，使用单一的聚合材料密封座与蝶阀的球形扇面外缘吻合，达到可靠的密封，消除了磨蚀、温度、压力变化的影响。这种阀门结构紧凑、重量轻、密封可靠、维修方便、使用寿命长、重量轻、价格低廉。它适用于石油、天然气、化工、电力等工业。
蝶阀 - HyD.Star蝶阀订货简要及注意事项
HyD.Star蝶阀订货简要说明:
执行器 | 阀体材料 | 阀板材料 | 阀座材料 | 附件 |
1、单作用 | Z 灰铸铁 | a 球墨铸铁 | B 丁腈橡胶 | 1、过滤减压阀 |
2、双作用 | Q 球墨铸铁 | b 铜合金 | E 乙丙橡胶 | 2、电磁阀 |
3、其他驱动装置 | E 环氧涂层 | d 不锈钢 | N 氯丁橡胶 | 3、限位开关 |
C 碳钢 | e 乙丙橡胶涂层 | V 氟化橡胶 | 4、手轮机构 | |
S 不锈钢 | f 包覆聚四氟乙烯 | P 聚四氟乙烯 | 5、定位器 | |
n 包覆尼龙 | S 硅橡胶 | 6、其他 |
气动对夹蝶阀安装使用事项
- 本蝶阀可以安装在空间任意位置管路上。
- 蝶阀的安装位置应保证使用、维修或更换方便。
- 本蝶阀安装时可以不考虑蝶阀管路介质流动的方向，既允许双向使用。
- 蝶阀安装前应存放在室内干燥处，阀板开启4-5℃
- 蝶阀安装前应进行以下工作：
1、仔细核对使用情况是否与本蝶阀性能规范相符。核对所用法兰是否能压住衬胶阀座的3/4以上，否则建议采用蝶阀专用法兰。
2、清洁内腔和密封面，不允许有污物，未清洁前勿启闭阀板。
3、检查传动装置是否与上法兰联结可靠。 - 执行器顶部轴槽方向为蝶阀阀板方向，即槽向与管道方向一致时阀板与管道方向亦一致为打开，反之则为关闭状态。
- 建议二路气管采用不同颜色，控制打开气动阀的气管统一选用一种颜色，控制关闭气动的气管选用另一种颜色。
- 气管工作压力建议4-7Kg，不要超过10Kg，气源为过滤干燥或加油润滑的洁净空气。
- 与法兰焊接的管道切口端面应平齐无挂渣、飞边等，要避免管口超过法兰内侧面。
- 蝶阀在管道夹紧时注意连接力是否均匀可靠。启闭旋转时不得有卡阻现象。
- 蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置。
尺寸 Dimension
规格(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
A | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | |
B | 140 | 152 | 759 | 178 | 190 | 203 | 238 | 258 | 306 | |
C | 78 | 84 | 95 | 108 | 125 | 141 | 167 | 200 | 235 | |
D | Φ56 | Φ68 | Φ80.5 | Φ106 | Φ131 | Φ153 | Φ205 | Φ256 | Φ307 | |
E | Φ105 | Φ124 | Φ137 | Φ175 | Φ197 | Φ222 | Φ279 | Φ340 | Φ410 | |
F | 15 | 15 | 15 | 20 | 20 | 20 | 24 | 29 | 29 | |
口H | 14 | 74 | 14 | 19 | 19 | 19 | 22 | 27 | 27 | |
d | Φ18.5 | Φ18.5 | Φ18.5 | Φ25.0 | Φ25.0 | Φ25.0 | Φ29.5 | Φ36.5 | Φ36.5 | |
K | Φ90 | Φ90 | Φ90 | Φ90 | Φ90 | Φ90 | Φ125 | Φ125 | Φ125 | |
L | Φ7.0 | Φ7.0 | Φ9.0 | Φ9.0 | Φ9.0 | Φ9.0 | Φ11.0 | Φ11.0 | Φ11.0 | |
M | Φ50 | Φ50 | Φ70 | Φ70 | Φ70 | Φ70 | Φ102 | Φ102 | Φ102 | |
h | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 13 | 13 | 13 | |
p | Φ120.5 | Φ139.5 | Φ152.5 | Φ190.5 | Φ216.0 | Φ241.5 | Φ298.5 | Φ362．0 | Φ432．0 | |
Q | Φ125 | Φ145 | Φ160 | Φ180 | Φ210 | Φ0240 | Φ295 | Φ350 | Φ400 | |
T | Φ125 | Φ145 | Φ160 | Φ180 | Φ210 | Φ240 | Φ295 | Φ355 | Φ410 | |
S | 美标 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 |
国标 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | |
R | 美标 | 5月8日 | 5/8 " | 5/8 " | 5/8 " | 3/4 " | 3/4 " | 3/4 " | 7/8 " | 7/8 " |
国标 | M16X110 | M16X115 | M16X115 | M16X125 | M16X130 | M20X130 | M20X140 | M24X155 | M24X170 | |
注：① P按美标ANSI B16.5 CL 150制定；
② Q按国标GB9113.1(PN 1.0)；
③ T按国际GB9113.1(PN 1.6)；
④ 蝶阀上法兰的K、M、L、H、F等尺寸可以按您的要求定制；
⑤ 本表R尺寸根据国标PN 1.6的标准法兰确定，具体应用时请核实R尺寸后再作配制。

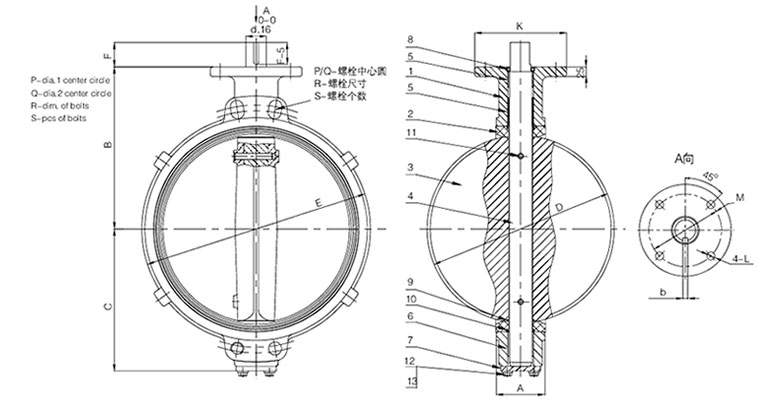

C系列(14"～24")对夹式蝶阀 C Series (14"~24") Wafer Bfly Valve
尺寸 Dimension
规格 (mm) | 350 | 400 | 450 | 500 | 600 | |
A | 78 | 102 | 114 | 127 | 154 | |
B | 343 | 375 | 394 | 426 | 492 | |
C | 294 | 322 | 346 | 384 | 459 | |
D | Φ339 | Φ390 | Φ440 | Φ491 | Φ593 | |
E | Φ446 | Φ508 | Φ543 | Φ600 | Φ718 | |
F | 50.8 | 50.8 | 76 | 76 | 76 | |
d | Φ41.28 | Φ41.28 | Φ53.98 | Φ53.98 | Φ53.98 | |
b | 10 | 10 | 12 | 12 | 12 | |
K | Φ165 | Φ165 | Φ241 | Φ241 | Φ191 | |
L | Φ17.5 | Φ17.5 | Φ22 | Φ22 | Φ22 | |
M | Φ140 | Φ140 | Φ165 | Φ165 | Φ165 | |
P | Φ460 | Φ515 | Φ565 | Φ620 | Φ725 | |
O | Φ470 | Φ525 | Φ585 | Φ650 | Φ770 | |
S | 美标ANSI | 16 | 16 | 20 | 20 | 20 |
国标GB | 16 | 16 | 20 | 20 | 20 | |
R | 美标 ANSI | M20 x 160 | M24 x 180 | M24 x 200 | M24x210 | M27 x 250 |
国标GB | M24x 170 | M27 x 195 | M27 x 230 | M30 x 250 | M33 x 300
