| SHMIK捷变频道电视信号调制器
说明书
一、技术特性：
⊙ 微电脑控制，图像伴音双锁相（PLL）频率稳定精确，性能可靠；
⊙ UHF（471.25～1023.25MHz）频率捷变（70个频道隔频任选）；
⊙ 数码频道显示，频道直接触摸调换，操作简便；
⊙ 伴音制式PAL DK/I可以任意切换使用（6.0 MHz与6.5 MHz之间）；
⊙ 频道具有断电记忆保存功能，输出电平连续可调，可靠性高；
⊙ 数字显示小数点点亮为增补频道；
二、技术参数：
射频 输出电平 863.25 MHz ≥ 100dBuV, 1023.25 MHz≥95dBuV
频率范围 471.25 MHz～1023.25MHz（13-77，Z39-Z43）任意切换
射频输出反射损耗 ≥ 12dB
频率准确度 ≤ 5KHz
图像—伴音间距 6500±5KHz或6000±5KHz
边带抑制 ≥ 40dB
视频 输入幅度 0.7_1.4Vp-p全电视信号
视频带宽 5 MHz
调制度 87.5％可调
微分增益DG ≤ 5％
微分相位DP ≤ 5度
信噪比S/N ≥ 50dB
色——亮时延差 ≤ 45nS
音频 输入幅度 0.775Vrms
输入阻抗 20 KΩ不平衡
额定频偏 ≤ 50KHz
带内平坦度 ±1.5dB（40Hz－10KHz，参考点1 KHz）
失真度 ≤ 5％
信噪比S/N ≥ 55dB
其它 电源 AC220V±15%
功耗 5 W
机箱尺寸 长X宽X高＝200mm x 130mm x 50mm

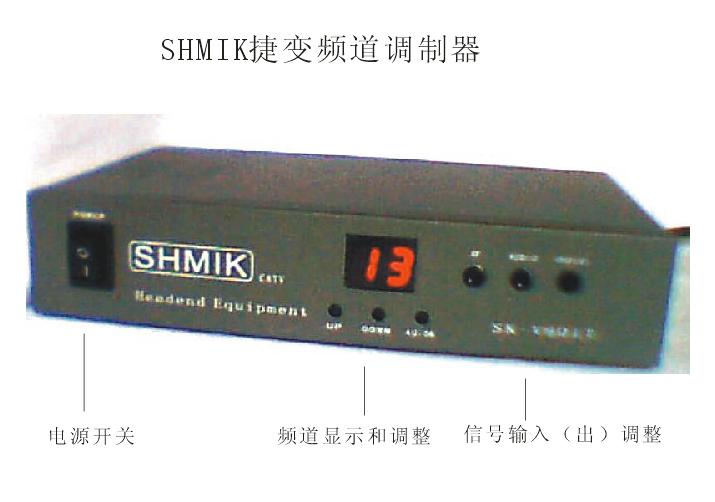

面板功能介绍：
前： RF 电平调节 后： RF OUT PUT 射频输出
VEDIO 视频调节 VEDIO IN 视频输入
AUDIO 音频调节 AUDIO IN 音频输入
DK/I 伴音切换
UP 频道 +
DOWN 频道 -
注：本产品除人为和不可抗力等因素损坏之外，免费质保2年。
|
|
