| 产 品 说 明
一、产品分类、显示方式、型号及安装
名 称 显示方式 型 号 功能 安装固定方式

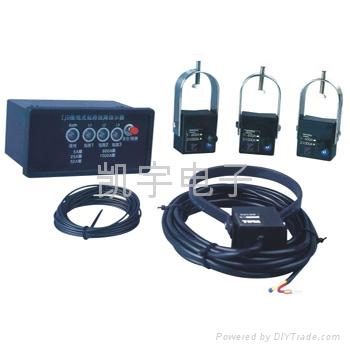

面板型故障指示器 指示灯显示 HR-2PE-M 总线接地、单相短路检测 卡环固定、皮带抱箍
安装位置 电力系统、油田、化工、钢厂和铁路等电缆系统的配电设备中
二、基本原理
短路原理:当线路出现短路故障时，短路传感器感应到故障电流，同时将这一信号转换为数据信号发送给主机，则主机面板上的两相短路故障指示灯亮，显示故障所发生的线路。
接地原理：接地部分以检测线路零序电流作为判断依据，当系统出现接地故障时，如果面板上的接地指示灯亮，表明电缆系统发生了接地故障。
三、主要功能
1. 短路报警指示：当线路发生短路故障，电流达到或超过短路电流的整定值时，短路传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，产生相应的报警指示信号。
2. 接地报警指示：当线路发生接地故障时接地电流达到或超过接地电流的整定值时，接地传感器发出报警信号中，通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。
3. 低压报警指示：主机采用电池供电，当电池电压低于正常工作电压时，将产生电压报警指示，以提醒工作人员更换电池。
4. 自动复位：当指示器发出报警信号后，如果无人工进行复位，到整定的时间后，指示器可自动进行复位。
5. 人工复位：当指示器产生报警后，可通过触发指示器主机面板上的“复位/测试”按钮解除报警。
6. 自动化：指示器产生相应的报警指示信号后，可将报警信号输出远传。指示器也可接收远方的复位信号，对指示器进行远程复位操作。
测试 ：指示器可进行自检工作。
四、安装
面板型故障指示器主要有主机和短路（接地）电流传感器两大部分组成。指示器主机安装在配电柜的前面板上，接地或短路传感器安装在被检测的线路上，传感器和主机通过光纤连接。
安装步骤：
一、主机与电流传感器的安装：主机安装在配电柜的前面板上；短路电流传感器安装在环网供电线路的A、B、C三相上，必须紧固地套接在被检测的线路上；接地电流传感器安装在已分开的剥去屏蔽的三相电缆总线上。
二、主机与电流传感器的接线连接：在主机背面可见一组16位的端子排，是用以检测故障的电流传感器数据输出信号与主机连接的接口。具体安装步骤如下：
1. 将对应A相短路电流传感器的两条红色数据线分别连接到接口端子排的6和7号位上，另一条黑色的线接在接口端子排的5号位上。
2. 将对应B相短路电流传感器的两条红色数据线分别连接到接口端子排的9和10号位上，另一条黑色的线接在接口端子排的8号位上。
3. 将对应C相短路电流传感器的两条红色数据线分别连接到接口端子排的12和13号位上，另一条黑色的线接在接口端子排的11位上。
4. 将对应接地电流传感器的两条红色数据线分别连接到接口端子排的15和16位上，其余一条黑色的线接在接口端子排的14位上。
五、技术参数短路电流报警：≥160A 误差±10%；出厂设定为800A，短路延时20mS
5. 接地电流报警：8A~2000A 误差±10% 出厂设定为10A，接地延时20mS
6. 工作电源： CR123A 锂电池3.0V（有效期不小于8年）
7. 整机待机电流：≤ 5μA
8. 自动复位时间：6h～48h(出厂整定为12h)
9. 指示器防护等级：主机IP40；传感器IP65
10. 远传继电器：230/VAC－0.5A 30V/DC－1A
11. 短路电流传感器最大承受电流：20KA 4S
12. 工作环境：-40℃～+75℃；
13. 相对温度：≤95%；防水、防酸、防盐雾
使用范围：20kV以下等级的系统中
六、订购需知
请提供以下参数：
1. 短路报警电流的启动值
2. 接地报警电流的启动值
3. 自动复位时间 光纤长度
|
|
