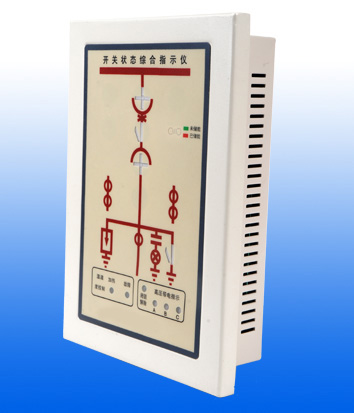

| KY8000C型开关状态显示器
一、产品概述
本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2kV～35kV／50Hz户内各
类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置(设备)。是一种新型多功能、动态模拟
指示的自动化设备。它集一次回路模拟图、断路器位置，开关状态、接地刀闸位置、弹簧储能状态、
高压带电指示、高压带电闭锁及温度湿度控制等多项功能于一体。装置采用嵌入式安装方式，安装快
速方便；用户选用时只需提供相应一次接线方案图即可。
二、功能简介
该产品可以根据用户的要求实现一次回路电量参数及温度湿度等显示及控制功能，根据用户要求
还可以提供RS485通讯功能。本系列产品还可与相关操作控制回路及各类防误操作电磁锁配合，实
现强制闭锁开关柜操作把手以及防护门的误操作，具有防止带电分、合接地开关(刀闸)，防止误入带
电间隔，提高电器开关设备的安全防误性能。具有三防功能。
配合相应系列的高压验电传感器，装置可适用于户内各类高压设备的带电指示。高压设备的带电闭锁
状态“LOCK”红灯亮，禁止操作；开放状态“UNLOCK”绿灯亮，允许操作。
三、主要技术指标
1、电源：AC220±10％ 50Hz
2、使用环境：温度一20一70℃、相对湿度≤95％RH、海拔高度≤3000m
3、模拟指示部分：
A.断路器状态指示：
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
断路器位置指示：
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
B.弹簧储能指示
触点闭合，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
C.接地闸刀位置指示：
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色水平模拟条亮，表示接地断开
注：失电状态下所有的发光指示均不亮
以上接点信号均来自断路器的辅助接点
4、高压带电指示部分(符合《DL/T538—93》规定)
LED启辉电压(KV)：≤额定母线电压×0.15～0.65
闭锁启控电压(KV)：≤额定母线电压×0.65
闭锁继电器输出接点额定容量：AC220V／5A。闭锁继电器动作规律如下:
条 件
状 态
无辅助电源时
闭锁接点断开，禁止操作。
有辅助电源，高压任一相带电时
闭锁接点断开，禁止操作。LOCK红灯亮
有辅助电源时，高压三相都不带电时
闭锁接点闭合，允许操作。UNLOCK绿灯亮
5、温、湿度监控部分
传感器路数：一路凝露，一路温度
逻辑关系：当湿度≥88％RH或将形成凝露时加热
温度≤5℃时，启动加热；≥15℃时，停止加热
断路报警：加热器回路故障，不能正常加热时，报警指示灯亮，报警输出接点闭合
6、功耗：≤10W
连续工作寿命：≥30000小时
7、强制闭锁动作寿命：>10000次。
8、抗电强度：外壳与端子间大于AC2000V
9、绝缘性能：外壳与端子间大于100MQ
10、外型尺寸：136×195×40mm
四、安装指要
1、外观示意图(不同的一次回路面板有所不同，以实物为准)
2、安装方式
嵌入式安装
开孔尺寸120 x 180mm
3、典型的端子接线、二次回路接线图(接线时以您购买的具体产品的背面贴的图为准)
注意：进行高压试验时请将后板的接线端子全部断开！
外形及开孔尺寸（单位:mm)
|
