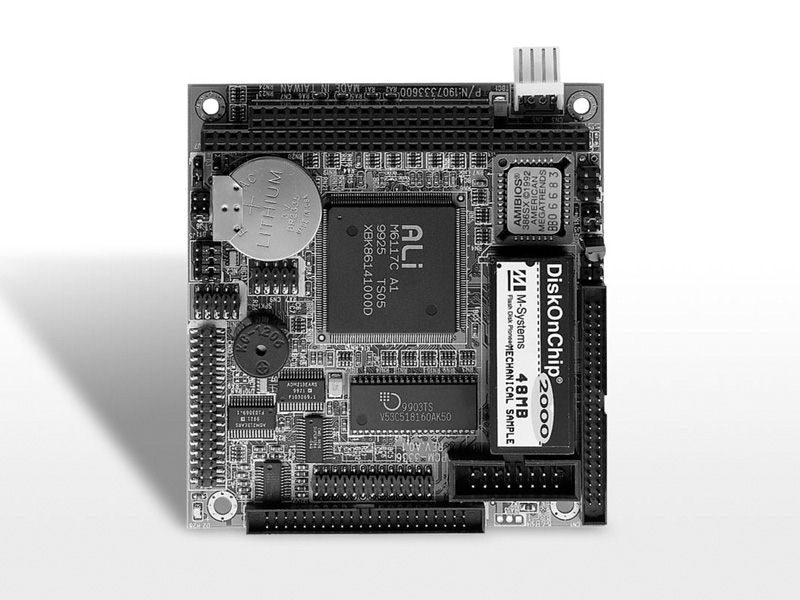

PC/104模块 PCM-3336

PCM-3336特性 　

   ◆ 板上带Ali M6117C处理器，内置CPU兼容Intel 386SX－40
   ◆ 采用C&T 65545显示芯片512KB显存
   ◆ 板上带2/4MB Fast Page DRAM
   ◆ 看门狗定时器功能

详细配置：

主处理器 AliM6117C CPU，兼容Intel 386SX－40
   CPU Onboard SQFP
   系统BIOS AMI 128KB FLASH BIOS
   系统芯片 Ali M6117C集成
   I/O芯片组 ITE 8661F
   主内存 配置2/4MB Fast Page DRAM
   增强IDE接口 可连接2个IDE设备
   软驱接口 支持5.25″和3.25″软驱各一个
   并口 1个支持多模式并口(SPP/ECP/EPP)
   串口 3个RS－232和1个RS－232/422/485串口
   键盘和鼠标接口 1个8－Pin接口可同时支持标准的PC/AT键盘和PS/2鼠标
   看门狗定时器 可出发系统复位信号（REST）、IRQ15、NMI，采用软件
   设置（30.5微秒～512秒，步长值为30.5微秒）
   DMA通道 7个
   中断 15级
   电源管理 符合APM1.1标准

   显示功能
   显示芯片 C&T 65545
   显示内存 内建512KB
   支持显示类型 CRT/LCD(TFT、DSTN、MONO)
   分辨率 800×600@256色

   接口
   SSD接口 支持2～288MB M－Systems DiskOnChip­­­­TM（电子盘）
   扩展接口 PC/104
   总线接口 ISA

   机构及环境特性
   输入电源 ＋5V（4.75V~5.25V）
   典型功耗 ＋5V 0.9A
   工作温度 0～60摄氏度
   主板尺寸 90mm×96mm(3.55″×3.775″)
   重量 0.25Kg
