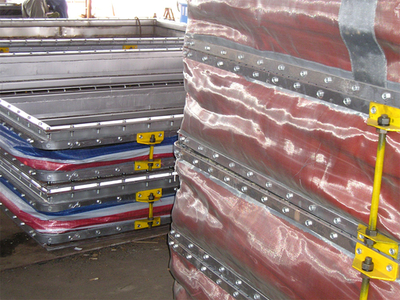

“节灵牌”软性伸缩节

◆ 产品特点：

     软性伸缩节是以性能优异的硅（氟）橡胶、聚四氟乙烯膜与无碱玻璃纤维，绝热性能良好的硅酸铝纤维材料等，经特殊工艺制作而成。软性伸缩节具有万向补偿和吸收热膨胀推力的能力，无反推力，可简化设计，具有隔震降噪、耐高（低）温、耐压、耐腐蚀、结构简单、重量轻、易安装维修等特点。

◆ 型号表现：

◆ 技术参数：

长度L(mm) 项目

型号

150

200

250

300

350

400

450

500

550

600

650

700

750

800

工作温度 (长期/冲击)℃

Ⅰ

≤80/≤120

Ⅱ

≤120/≤280

Ⅲ

≤280/≤400

Ⅳ

≤400/≤600

Ⅴ

≤600/≤750

Ⅵ

≤750/≤900

Ⅶ

≤900/≤1100

Ⅷ

≤1100/≤1300

Ⅸ

≤1300/≤1500

工作压力 (常态/冲击) KPa

Ⅰ

±5/±10

Ⅱ

±10/±25

Ⅲ

±10/±25

Ⅳ

±10/±25

Ⅴ～Ⅸ

±50/±100

补偿值 (mm)

轴向位 移 (-X/+X)

-45/ +15

-60/ +20

-75/ +25

-90/ +30

-105/ +35

-120/ +40

-135/ +45

-150/ +50

-165/ +55

-180/ +60

-195/ +65

-210/ +70

-225 +75

-240/ +80

±15

±20

±25

±30

±35

±40

±45

±50

±55

±60

±65

±70

±75

±80

烟风道气体流速(m/s)

8～20

注：可为用户设计制作任何大小规格的FYS（方形）和YYS（圆形）系列产品
