| 产品搜索 |
|
|
|
|
|
 |
|
| 产品分类： |
机械及行业设备/纺织设备和器材/其他纺织设备和器材 |
 |
|
| 出 厂 价： |
|
|
| 主要规格： |
|
|
| 用 途： |
|
|
| |
 在线询盘 打印本页 |
|

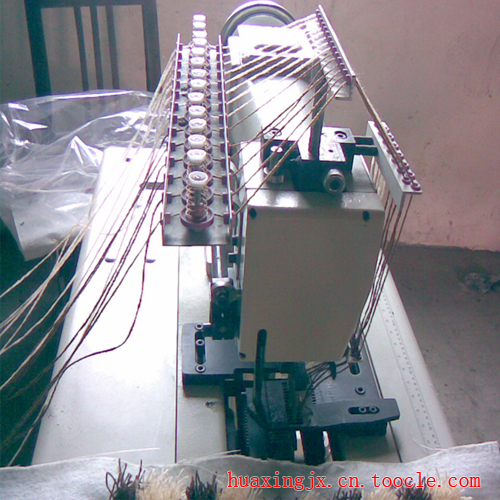

| 一、简介ZH-08型地毯机车由机头部分、主轴部分、过纱部分、工作调节部分、连杆部分共五大部分组成。具有结构紧凑、外型美观、操作简便，绒高、针步、针数均可调节等优点，适用于企业或者家庭生产各种地毯产品。 二、维护与保养1、润滑本织机各易磨损部位均有加油点，使用时每工作4-6小时可加注一次缝纫机油，以确保部件运动灵活，延长使用寿命，保证设备始终处于良好的工作状态。2、检查操作中如出现异常杂音或运转吃力现象，须立即停机检查主要部件。3、清扫每班工作结束后，应立即清扫机台上余留的灰尘及周边场地，长期不用时应整机清扫并对易锈部位加注机油。 三、使用方法1、警告新机使用前必须注意转轮旋转方向。应先通电后进行空转，观察电机皮带轮转动方向，逆时针转动为正确方向，反之为错误。机器处于错误转向状态下工作时会打断针或钩刀，并会造成其它部件的损伤。2、穿线 织机出厂前一般都已穿好线，按样顺序穿即可。3、绒线松紧状态的调整 使用不同的绒线，不同的底布，或不同的绒高和不同的针步，绒的松紧要求会略有不同。此时可调节夹纱器的松紧螺母或夹纱器座的高低，使绒线始终保持自然松紧状态。过紧会产生断线或跳纱，过松会产生毯面不整齐或背面有泡纱。4、针的安装方法安装时将针按针孔插到底，整排针斜度必须保持一致，螺钉锁紧。5、钩的安装方法将钩刀插入钩座槽内，插到底，靠齐，螺钉锁紧。6、操作程序①穿 线：割线，线从针右侧穿入。圈绒，线从针左侧穿入。②入 底 布：右脚踏下小踏板，压布脚升起，针提高至最高位，入布。③注意事项：工作时如发现断线或卡线，应及时停机整理，以免影响毯面质量。④切 线：切线时，左手撑紧底布前端，右手操作手轮前后连续运动，前动时以针提至最高点，后动时以针触到布面为之，反复数次即可。 四、调整方法1、针行程的调整①根据所需绒高的长短，确定针行程的大小。调节主轴偏心轮上连杆销位置，往轴方向靠是减少行程，往外放是行程放大。短绒行程小，长绒行程大。②行程确定后调节针杆位置，在最高点时，针尖离压布脚上平面1-5MM为佳。2、送布牙的调整①打开右侧机头顶盖，调节左边第一个可调偏心轮，从右边看，针下行时送布牙抬起并向前运动，针上行时送布牙落下并向后运动。整体形成一个向前送布的椭圆运动。②送布牙抬起高度以超出针位板2-2.5mm为佳，不得高过3mm。③调节十字偏心轮（右边第一个）的偏心大小，可改变送布牙行程的大小。3、绒高的调整①针位板平面至钩刀口刃面的距离，决定绒的长短。因绒线有收缩力，故确定线长时应大于实际长度。如图所示：②调长短绒步骤A、调节针杆行程，针尖位置（参照针杆行程的调整）B、松开钩刀弯臂螺丝，调节针位板与钩刀间距，确认后锁紧螺丝。C、调节每个刀片至配合要求位置，确认后锁紧螺丝。4、针步的调节调节十字偏心轮（右边第一个）左右的调节螺钉，观察针座摆幅的大小，确定所需针步大小后将两边锁紧。摆幅大则针步大，摆幅小着针步小。5、配合位置的调节①针与钩：当针下行到最低点时，钩尖应进行到针的中间位置。钩刀头下端距针眼上段为3-5mm（图A）。当针上行时钩应前行至针侧边与钩直角口约1-3mm位置止。（图B），略停顿，并开时后退。 图A 图B②针与送布牙：当针行至针位板平面时，送布牙抬起，针下行并送布时，送布牙亦前行送布。针上行时送布牙下落并后退。③钩与切刀：钩前行至最顶时，切刀退至最低，成开口状（如图B）。钩退至最底时，切刀上行至最高点，并与钩刀重合，完成切线。刀与钩刃口重合时，钩直角口处于刀与低刃边应留有1-3根线的位置（如图C）。图C钩刀与切刀的配合应有一定的压力与剪刀的原理相同。6、各吻合点的调整①针的吻合点调整：松开十字偏轮（右边第一个），调整到针下行时向前摆，过针位板后逐步向后挖的状态时（操作面为前），锁紧螺丝。②钩的吻合点调整：松开调节偏心轮（右边第二个），调整到针上行时钩刀往后退，针下行时钩刀往前走。（吻合点位置参考调整方法5）③送布牙的吻合点：松开调节偏心轮（左边第一个），调整到针下行时送布牙上抬，针过针位板时送布牙前行，针上行时送布牙落下并后退时，锁紧螺丝。④切刀的吻合点：松开切刀轴夹板螺丝，在钩刀退至最底时，对好一片切刀位置，锁紧螺丝。后将全部切刀升至与钩刀口重合位置， 确认吻合口整齐一直后，锁紧螺丝。（参考配合位置调整3） 五、常见问题的解决方法：①割不断线：修磨切刀刃口，修磨角度如图。 要求：A、修磨时不得磨烧 B、刃口要平直、锋利 C、每片斜口要一致②毯面有圈：调整钩与针吻合位置。③经常断线：理顺纱筒或调节夹丝器松紧。④背面起泡纱：调紧起泡的纱线或全部调紧。⑤毯面不平整：修磨全部刀片或重新调整。⑥布面起皱：调整切刀留纱位置或调节钩刀与针的配合时间。⑦送布不顺畅：检查送布牙及十字偏心轮螺丝有否松动，复位后锁紧。⑧钩不好线：检查钩座夹板是否跑位或松动，复位后锁紧。 |
