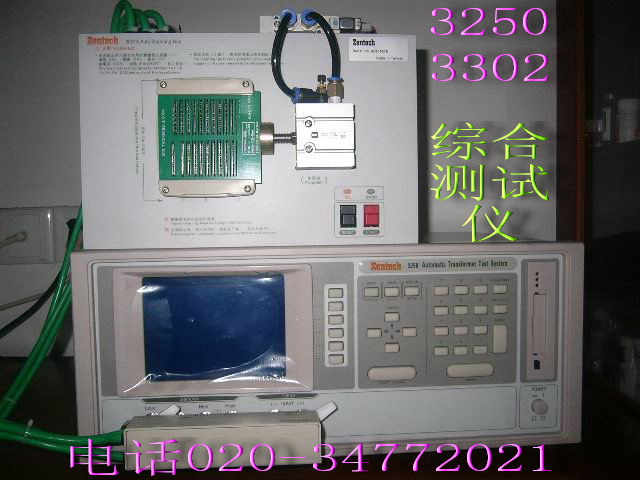

| 3250 3302 3252 变压器综合测试仪
详细信息
型號
3250 3302 3252
主要功能
變壓器掃描測試
測試參數
變壓器掃描測試
圈數比(Turn Ratio)，相位(Phase)，圈數(Turn)，電感(L)，品質因子(Q)，漏電感(LK ),平衡(Balance),交流電阻(ACR),電容(Cp),直流電阻(DCR),接腳短路 (Pin Short)
測試信號
測試電壓
Turn
10 mV～10 V，±10%，10mV/step
其它
10 mV～2 V，±10%，10mV/step
測試頻率
Turn
3200，3202，3250 , 3252 ：1 kHz ～200 kHz，±0.02%
3300 , 3302 ：1 kHz ～1 MHz，± 0.02%
分辨率:0.01 Hz
其它
3200/3202/3250,3252 ：20Hz ～200kHz，±0.02%
3300,3302 ：20Hz～1MHz，±0.02%
分辨率:0.001Hz (<1 kHz )
輸出阻抗
Turn
10Ω, 當測試位準點2V 50Ω, 當測試位準>2 V
其它
Constant=OFF：依電阻範圍不同而定
Constant=320X:100Ω+0.5%
Constant=107X:25Ω+0.5%
Constant=106X:100mA±5%(1V設定)，
電感負載小於10Ω，10Ω+10%，阻抗點10Ω
以上適用於 325X 系列
Constant=OFF：依電阻範圍不同而定
Constant=320X:100 Ω + 0 5%
以上適用於320X系列
測量顯示範圍
L,LK
0.00001uH ～ 9999.99H
C
0.00001pF ～ 999.999mF
Q,D
0.00001 ～ 99999
Z,X,R
0.00001 Ω ～ 99.9999M Ω
Y
0.01nS ～ 99.9999 S
θ
-90.00 。 ～ +90.00 。
DCR
0.01m Ω‘ 0 99.999M Ω
Turn
0.01 ～ 99999.99 圈 ( 次電壓小於 100 Vrms )
Pin-Short
11 組 , 接腳與接腳之間 ,
基本準確度
L,LK,C,Z,X,Y,R,DCR
0.1%(若為AC參數1kHz )
Q,D
0.0005(1kHz )
θ
0.03 °(1kHz )
Turn
0.5%(1kHz )
量測速度(最快速)
L , LK , C ,Z , X , Y ,R ,Q ,D , θ
80 meas./sec .
DCR
50 meas./sec .
Turn
10 meas./sec .
判定方式
變壓器掃描測試
各測試參數之良品/不良品判定由選購之處理器 接口輸出
顯示器
320×240點矩陣 LCD 液晶顯示器
修正功能
開路 (Open )/短路(Short)歸零，負載修正
內存
15 組儀器設定，可藉由記憶卡擴充
等效電路模式
串聯，並聯
觸發
內部，手動，外部
一般規格
環境條件
溫度： 10 ℃ ～ 40 ℃ 溼度： 10%～90% RH
消耗功率
最大 140 VA
電源需求
90 ～ 125Vac 或 190 ～ 250Vac 48 Hz ～62 Hz
重量
約 9 kg
尺寸（寬×高×深）
430 × 180 × 320 mm |
|
