水性无机富锌重防腐涂料

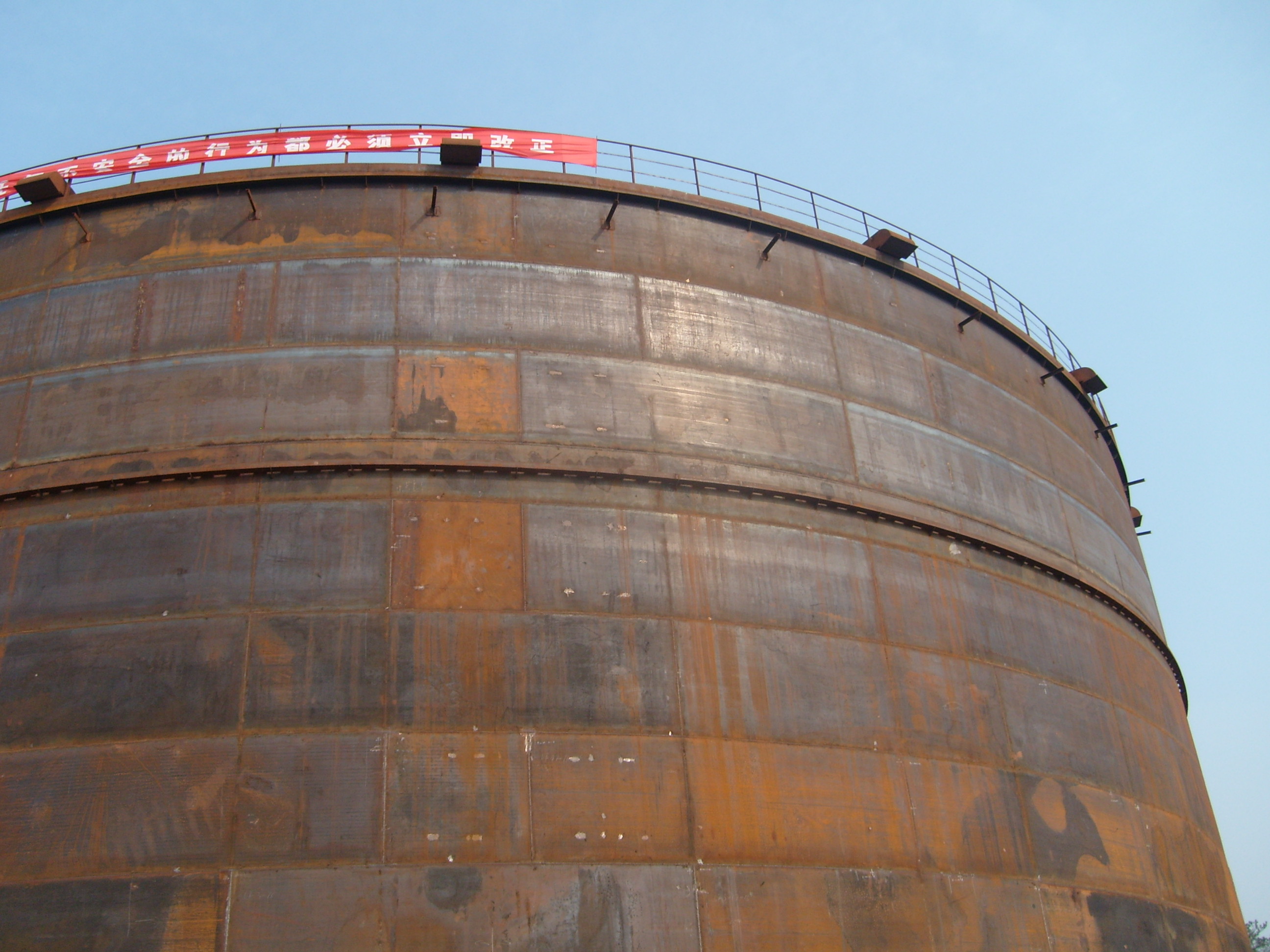

　　组 成： 由新型水性无机富锌粘接剂、超细锌粉等组成。性能用途： 涂膜具有优异的电化学防腐性能、耐侯性、耐磨损、耐油、耐各种有机溶剂、抗龟裂、抗脱落。尤其在碱性和盐雾性较大的环境中，深层的耐久性、柔韧性优于一般的富锌涂料。本产品无毒无味，不燃不爆，为长效防腐涂料。可用作重防腐车间底漆，也可直接作为防腐涂层而不作面漆。广泛用于石油产品的储藏罐，压力泵站管道，有机化工贮罐，高纯气体贮罐，自来水管，储槽，桥梁，海上平台，大型钢结构，钢制品，汽车零件，铁路车辆和集装箱等。与氟碳漆配合使用，在跨海大桥上有五十年漆层保持良好的经验。质量参数：检验项目性能指标检测方法检验结果附着力(划格间距1 mm)一级(划圈法)GB/T9286-1998合格弯曲实验(圆柱轴)≤5mmGB/T6742-86合格遮盖力(混合后)150 g/m2GB/T1726-79(89)合格干燥时间(h)表干≤0.5GB/T1728-79(89)甲法合格实干≤24GB/T1728-79(89)乙法合格混合后使用时间(h)24HG/T2884-1997-4.9合格冻融循环(5次)不变质GB/T9755-2001-5.5合格耐中性盐雾(h)2000GB/T1771-91合格涂装膜厚： 作为底漆时推荐干膜厚70-90µm；作为热喷铝、喷锌的封闭涂料应达35-45µm；单涂时最高膜厚不得大于90µm。施工方法： 无气喷涂、有气喷涂、刷涂，可选用喷孔20P20，压力2-4kg/cm。涂装间隔： 24小时表面处理： 钢材表面应除油污、灰砂、焊渣、浮锈，喷砂划抛丸至GB8923-88Sa2.5级，表面粗糙度30-70µm，局部修补层表面要求打磨至GB8923-88ST3级，对于表面要求不高或一般要求的钢构，可简单除锈或带锈涂装。 理论用量： 100g/m2(以涂层干膜厚35µm计)包装规格： 以外包装标识为准储存期限： 一年(超储存期经复验合格仍可使用)
