SWFHV系列智能涡街旋涡流量计

　　概述

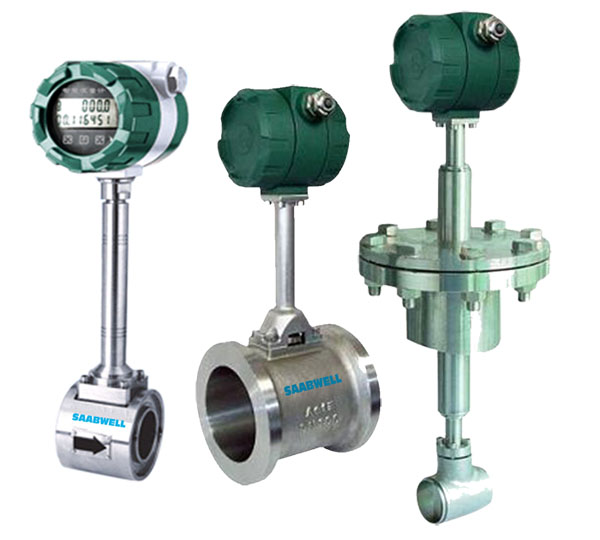

　　萨伯威尔SWFHV系列涡街流量计是基于卡门涡街原理而研制成功的一种国际先进水平的新型流量计，由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，已广泛应用于各个领域，是孔板流量计理想的替代产品。萨伯威尔SWFHV型涡街流量计是利用流体振动原¬理而开发的一种新型流量计，采用创新的DSP技术(数字信号处理)技术，使得测量过热蒸汽、饱和蒸汽、压缩空气、一般气体、和液体的质量流量、体积流量等应用场合特别可靠。该流量计不受介质温度、压力、粘度及成分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号与微机联网。广泛应用于航天、军工、石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。

　　技术参数

　　 满管式涡街流量计 插入式涡街流量计

重复性 指示值≤0.3% -压力损失△P=1.2×ρv2

　　 v -- m/sρ--㎏/m3 △P—Pa -

公称通径 25～250mm 200～2000mm

工作压力 2.5MPa，4.0MPa，6.9MPa～25MPa 2.5MPa

流速测量范围 见流量范围表

测量介质 过热蒸汽、饱和蒸汽、压缩空气、一般气体和液体

测量可以范围 雷诺数5000～7000000

正常工作范围 雷诺数20000～7000000

精度 1.0%

介质温度 ¬40～199℃(普通型)，200～300℃(高温型)

安装方式 夹持式、法兰式

插入式材质 不锈钢、哈氏合金、316Ti碳钢

工作电源 ＋24VDC

输出信号 三线制脉冲输出信号高电平≥4V低电平0～1V占空比约50%

　 　 RS485

　　 二线制电流信号4～20mA

防护等级 IP65 IP67 IP68

环境条件 温度-40～80℃；湿度≤90%RH

防爆等级 ExiaⅡCT1-T6本安型

流量范围表流量范围m3/h

管道式

DN 液体 气体 蒸汽

25 0.8～12 7.2～70 8～120

40 2～30 18～200 20～300

50 3～50 30～400 30～450

65 6～80 50～700 60～800

80 10～130 70～1000 100～1300

100 20～200 120～1800 200～2000

125 30～300 180～2500 300～3000

150 25～450 240～3500 450～4500

200 40～900 480～7000 900～9000

250 60～1200 600～10000 1200～15000

插入式

300 108～1800 1080～8640 1080～16200

400 192～3200 1920～15360 1920～28800

500 300～5000 3000～24000 3000～45000

600 432～7200 4320～34560 4320～64800

700 588～9800 5880～47040 5880～88200

800 768～12800 7680～61440 7680～115200

900 972～16200 9720～77760 9720～145800

1000 1200～20000 12000～96000 12000～180000

1200 1728～28800 17280～138240 17280～259200

1500 2700～45000 27000～216000 27000～405000

2000 4800～80000 48000～384000 48000～720000
