便携式CATV测试仪(场强仪) Wavetek MS1200 (全景型)

　　便携式CATV测试仪(场强仪)

　　Wavetek MS1200 (全景型)

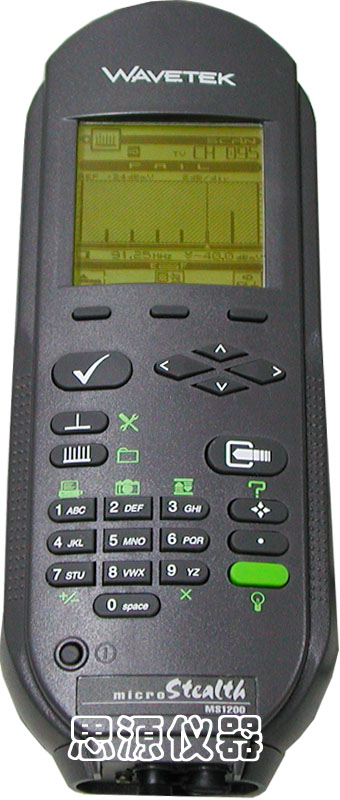

　　MS1200是一种轻巧、小型、防水的便携式CATV分析仪，它是以菜单显示，很方便地测试CATV系统的主要指标，图像载波和伴音载波的频率(频道)、电平、V/A比、斜度、全景扫描。当按全景扫描，即可观测整个系统的频谱，按游标线可在频谱图下方同时显示相应频道的载波和伴音载波的频率、电平、V/A比。本机还设有检测合格判定功能“√“键，它可根据已设置的FCC标准和用户设置的标准限度，判定那个频道合格即显示”√“，那个频道不合格即显示”X“，一按”√“键，一目了然，采用图像按钮直观、方便、消除语言障碍。

　　FrequencyAccuracy: +10kHz @ 25°C; (+20 kHz over temp.)

　　Resolution Bandwidth: 300 kHz

　　Tuning Resolution: 25 kHz

　　Level Measurement

　　Range: -20 to +45 dBmV

　　Resolution: 0.1 dB

　　Accuracy: +0.75 dB Flatness; +0.75 dB Linearity

　　Scan Mode

　　Number of Channels: 120

　　Scan Rate: Approximately 6 carriers / second

　　频率：5～890MHz(全景型)，分辨率带宽：300KHz，电平精度：±0.75dB

　　45～550MHz(标准型)，电平范围：20～+50dBMV，扫描频道数：120

　　45～890MHz(高端型)，分辨率：0.1dB
